Calculateur d’angle d’inclinaison de panneau solaire

Votre angle d’inclinaison optimal à l’année : à partir de l’horizontale Vos angles d’inclinaison optimaux par saison :

Vos angles d’inclinaison optimaux par mois :

Conseil : Pour permettre à la pluie de nettoyer naturellement les panneaux solaires, les installateurs limitent généralement les angles d’inclinaison optimaux entre -10° et +10° à -10° (pour les valeurs négatives) ou +10° (pour les valeurs positives).

Meilleur angle de panneau solaire par code postal

Voici une liste des meilleurs angles de panneaux solaires pour 50 des codes postaux les plus peuplés des États-Unis.

Liste complète : Meilleur angle de panneau solaire par code postal

Ville	État	Code postal	Meilleur angle de panneau solaire toute l’année	Meilleur angle de panneau solaire en été	Meilleur angle des panneaux solaires en hiver
Anaheim	CA	92804	28.6°	13.6°	43.6°
Antioch	TN	37013	29.7°	14.7°	44.7°
Bell	CA	90201	28.7°	13.7°	43.7°
Bronx	NY	10467	31.9°	16.9°	46.9°
Bronx	NY	10456	31.9°	16.9°	46.9°
Brooklyn	NY	11211	31.8°	16.8°	46.8°
Brooklyn	NY	11208	31.8°	16.8°	46.8°
Brooklyn	NY	11236	31.8°	16.8°	46.8°
Brooklyn	NY	11226	31.8°	16.8°	46.8°
Brooklyn	NY	11234	31.8°	16.8°	46.8°
Brooklyn	NY	11220	31.8°	16.8°	46.8°
Brooklyn	NY	11214	31.8°	16.8°	46.8°
Brooklyn	NY	11207	31.8°	16.8°	46.8°
Brownsville	TX	78521	24.3°	9.3°	39.3°
Chicago	IL	60629	32.3°	17.3°	47.3°
Chicago	IL	60618	32.4°	17.4°	47.4°
Chicago	IL	60632	32.3°	17.3°	47.3°
Chino	CA	91710	28.7°	13.7°	43.7°
Corona	NY	11368	31.9°	16.9°	46.9°
Cypress	TX	77433	26.6°	11.6°	41.6°
El Paso	TX	79936	27.6°	12.6°	42.6°
Elmhurst	NY	11373	31.8°	16.8°	46.8°
Fontana	CA	92335	28.8°	13.8°	43.8°
Fontana	CA	92336	28.8°	13.8°	43.8°
Frisco	TX	75034	28.3°	13.3°	43.3°
Grand Prairie	TX	75052	28.1°	13.1°	43.1°
Hawthorne	CA	90250	28.7°	13.7°	43.7°
Houston	TX	77084	26.5°	11.5°	41.5°
Katy	TX	77449	26.5°	11.5°	41.5°
Katy	TX	77494	26.5°	11.5°	41.5°
Lakewood	NJ	08701	31.6°	16.6°	46.6°
Lawrenceville	GA	30043	28.7°	13.7°	43.7°
Long Beach	CA	90805	28.7°	13.7°	43.7°
Los Angeles	CA	90011	28.7°	13.7°	43.7°
Los Angeles	CA	90044	28.7°	13.7°	43.7°
McKinney	TX	75070	28.3°	13.3°	43.3°
Ville de New York	NY	10025	31.9°	16.9°	46.9°
Norwalk	CA	90650	28.7°	13.7°	43.7°
Pacoima	CA	91331	28.9°	13.9°	43.9°
Pearland	TX	77584	26.4°	11.4°	41.4°
Pflugerville	TX	78660	26.9°	11.9°	41.9°
Pittsburg	CA	94565	30.6°	15.6°	45.6°
Ridgewood	NY	11385	31.8°	16.8°	46.8°
Riverside	CA	92503	28.7°	13.7°	43.7°
San Juan	PR	00926	19.1°	4.1°	34.1°
Porte Sud	CA	90280	28.7°	13.7°	43.7°
Staten Island	NY	10314	31.8°	16.8°	46.8°
Sugar Land	TX	77479	26.4°	11.4°	41.4°
Sylmar	CA	91342	28.9°	13.9°	43.9°
Westminster	CA	92683	28.6°	13.6°	43.6°

Si votre code postal ne figure pas dans cette liste, il vous suffit de le saisir dans la calculatrice d’angle solaire en haut de cette page pour trouver l’angle d’inclinaison idéal pour votre emplacement.

5 méthodes de calcul de l’inclinaison des panneaux solaires

Voici 5 méthodes différentes pour calculer l’angle d’inclinaison solaire optimal pour votre emplacement :

Notre calculatrice d’angle d’inclinaison des panneaux solaires
Règles simples
Une feuille de calcul Excel ou Google Sheets
Le calculateur PVWatts
Les formules de calcul de l’angle d’inclinaison d’une équipe de recherche de Stanford.

Passons en revue chaque méthode, étape par étape.

1. Notre calculateur d’angle d’inclinaison des panneaux solaires

Faites défiler la page jusqu’à notre calculateur d’angle d’inclinaison de panneau solaire en haut de cette page.

Dans le champ, entrez un lieu tel que votre adresse, votre ville ou votre code postal. J’habite à Atlanta, GA, alors j’ai tapé « Atlanta » dans la case.

Sélectionnez ensuite votre lieu dans la liste déroulante des résultats. J’ai sélectionné le premier résultat : « Atlanta, GA, USA ».

READ Comment câbler des panneaux solaires en série ou en parallèle

La calculatrice calcule l’angle d’inclinaison solaire optimal (par rapport à l’horizontale) pour votre emplacement. Le mien est de 28,6°.

Faites défiler vers le bas et vous verrez qu’il calcule également vos meilleurs angles d’inclinaison par saison et par mois. Voici les miens :

Vous pouvez également cliquer sur « Utiliser votre emplacement actuel ».

Cliquez ensuite sur « Autoriser » lorsque le site vous demande d’utiliser votre position.

Le calculateur utilisera alors votre emplacement actuel pour calculer votre angle d’inclinaison solaire optimal.

C’est tout !

2. Règles simples à suivre

Vous ne voulez pas vous lancer dans des calculs d’inclinaison solaire ?

Voici deux règles simples à appliquer pour trouver votre angle d’inclinaison :

Règle empirique : Définissez l’angle d’inclinaison de votre panneau solaire en fonction de votre latitude.

Ajustements saisonniers : Soustrayez 15° en été. Ajoutez 15° en hiver.

Et si vous souhaitez ajuster vos panneaux solaires tous les mois, il vous suffit de les ajuster de 5 degrés chaque mois – le point le plus bas étant en juin et le point le plus haut en décembre, conformément aux solstices d’été et d’hiver pour l’hémisphère nord (ou vice versa si vous vivez dans l’hémisphère sud).

Exemple

Pour trouver ma latitude, je suis allé sur Google Maps. Puis j’ai cliqué sur la carte près de ma position. (Pour cet exemple, j’ai juste cliqué dans le centre d’Atlanta).

Une fois que j’ai cliqué, j’ai vu les coordonnées de la latitude et de la longitude de mon emplacement en bas de la carte. Le premier chiffre est ma latitude.

D’après Google Maps, ma latitude est de 33,7°.

Donc, en utilisant ces règles empiriques :

Mon angle d’inclinaison optimal toute l’année : 33,7°.

Mes angles d’inclinaison optimaux par saison :

Printemps : 33.7°
Été : 18.7°
Automne : 33.7°
Hiver : 48.7°

À titre de comparaison, lorsque j’entre mon emplacement dans notre calculateur en haut de cette page, j’obtiens un angle d’inclinaison idéal de 28,6° tout au long de l’année. Le résultat de la règle empirique est donc erroné d’environ 5° dans cet exemple.

3. Une feuille de calcul Excel ou Google Sheets

Voici une feuille de calcul gratuite pour calculer l’angle idéal de vos panneaux solaires :

Copier la feuille de calcul

Comment enregistrer votre propre copie de la feuille de calcul ?

1. Cliquez sur « Copier la feuille de calcul » ci-dessus.

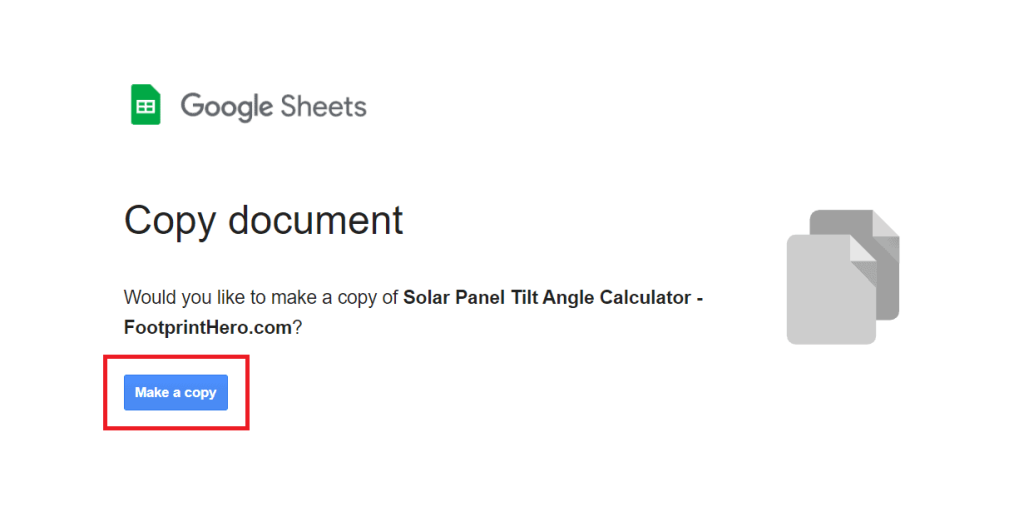

2. Cliquez sur « Faire une copie » dans l’écran suivant pour enregistrer une copie de la feuille de calcul dans votre Google Drive. (Si vous n’êtes pas connecté à Google, il vous sera d’abord demandé de vous connecter).

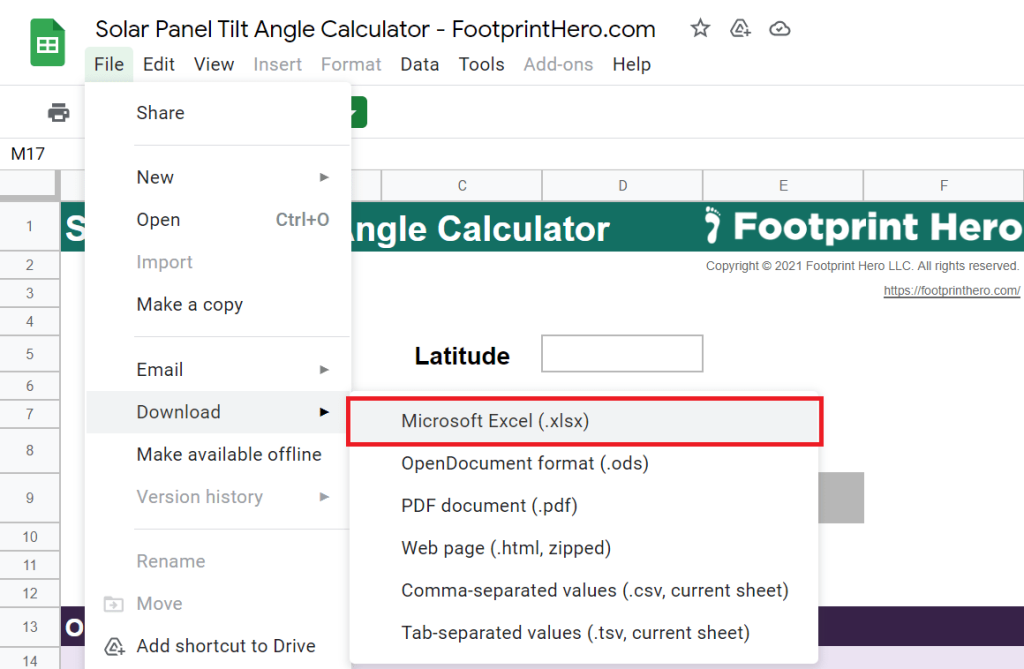

3. Si vous utilisez Excel, allez dans Fichier > Télécharger > Microsoft Excel (.xlsx) pour télécharger la feuille de calcul en tant que fichier Excel. Ouvrez-la ensuite dans Excel.

Maintenant que vous avez votre propre copie, voici comment l’utiliser.

Comment utiliser la feuille de calcul

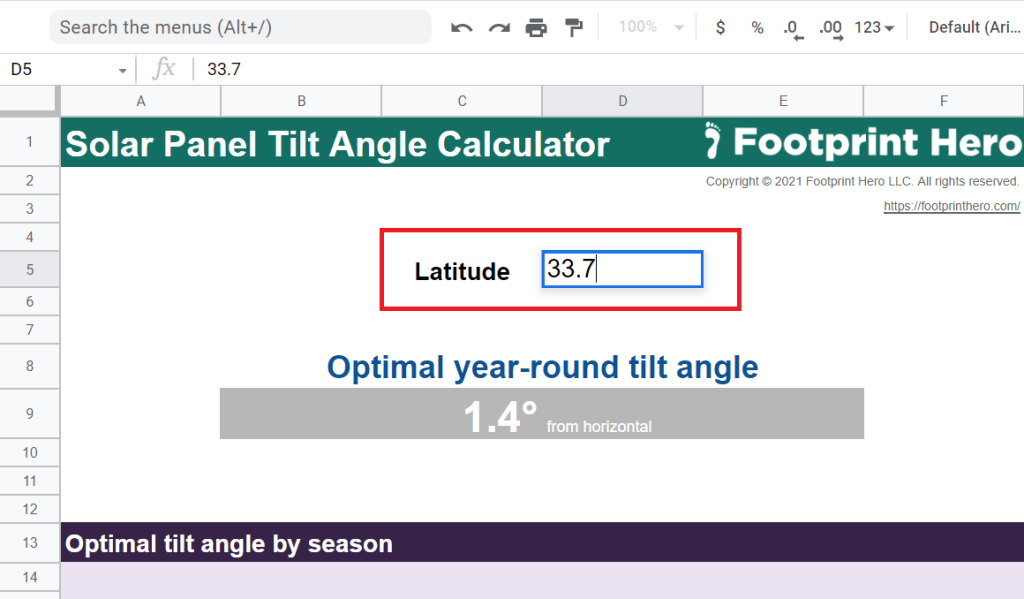

1. Saisissez votre latitude. Dans cet exemple, je viens d’entrer la mienne, 33,7°.

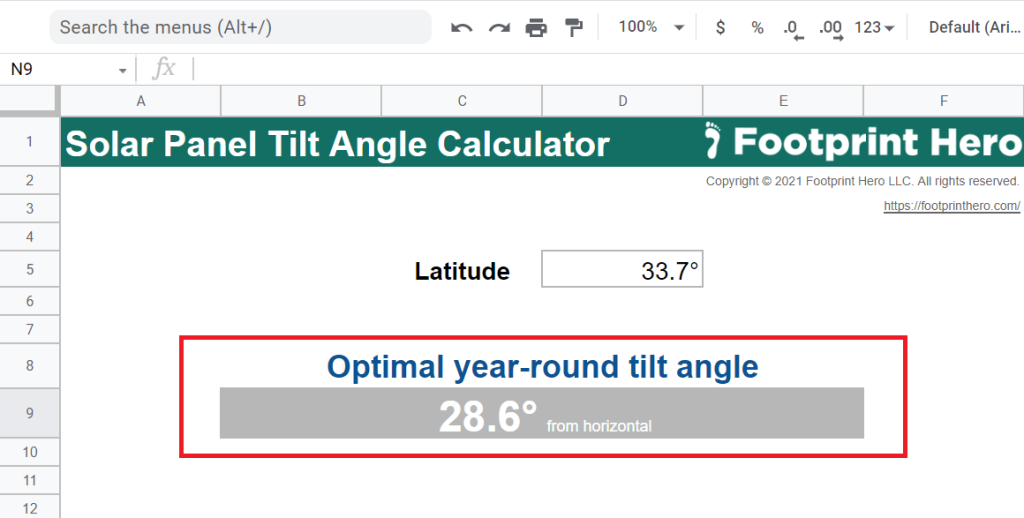

2. Localisez votre angle d’inclinaison optimal à l’année. Le tableur comprend une formule qui calculera automatiquement l’angle en fonction de votre latitude.

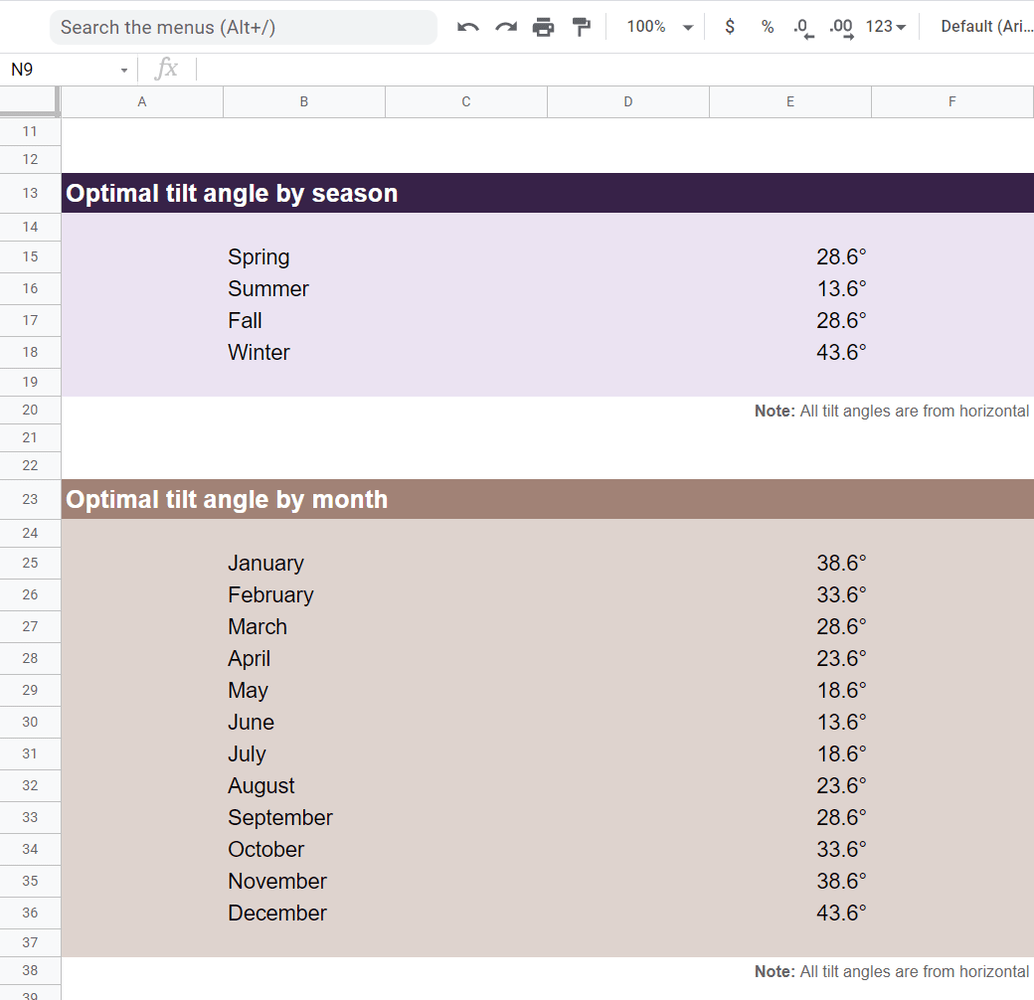

3. Faites défiler vers le bas pour trouver vos angles d’inclinaison optimaux par saison et par mois. Il s’agit d’ajustements saisonniers et mensuels basés sur les simples règles empiriques mentionnées ci-dessus.

Remarque : vous n’avez pas besoin de m’envoyer une demande d’autorisation d’édition pour utiliser cette feuille de calcul. Il suffit d’en faire une copie en suivant les instructions ci-dessus.

4. Le calculateur PVWatts

Le PVWatts Calculator est une calculatrice d’énergie solaire réalisée par le National Renewable Energy Laboratory (NREL).

Je le considère comme l’étalon-or pour estimer la quantité d’énergie solaire que votre système produira.

Comment utiliser PVWatts pour trouver l’angle d’inclinaison solaire optimal ?

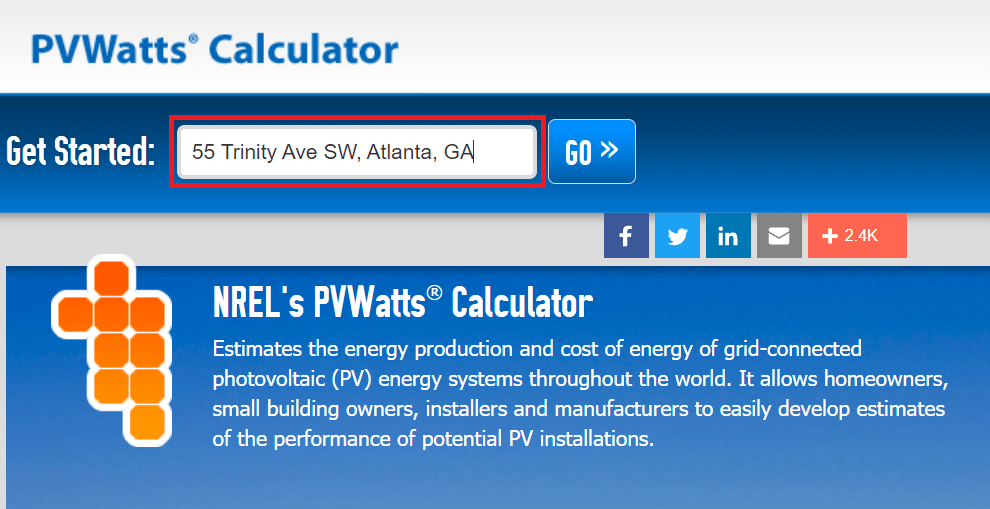

1. Entrez votre adresse et cliquez sur « Go ». Pour cet exemple, j’ai entré l’adresse de la mairie d’Atlanta.

2. Sur la page des données sur les ressources solaires, faites défiler la carte pour confirmer que le calculateur a trouvé le bon emplacement. Si c’est le cas, cliquez sur « Go to system info ». (S’il ne l’a pas fait, cliquez sur « Changer d’emplacement » et réessayez).

READ Test du panneau solaire Newpowa 100 Watt

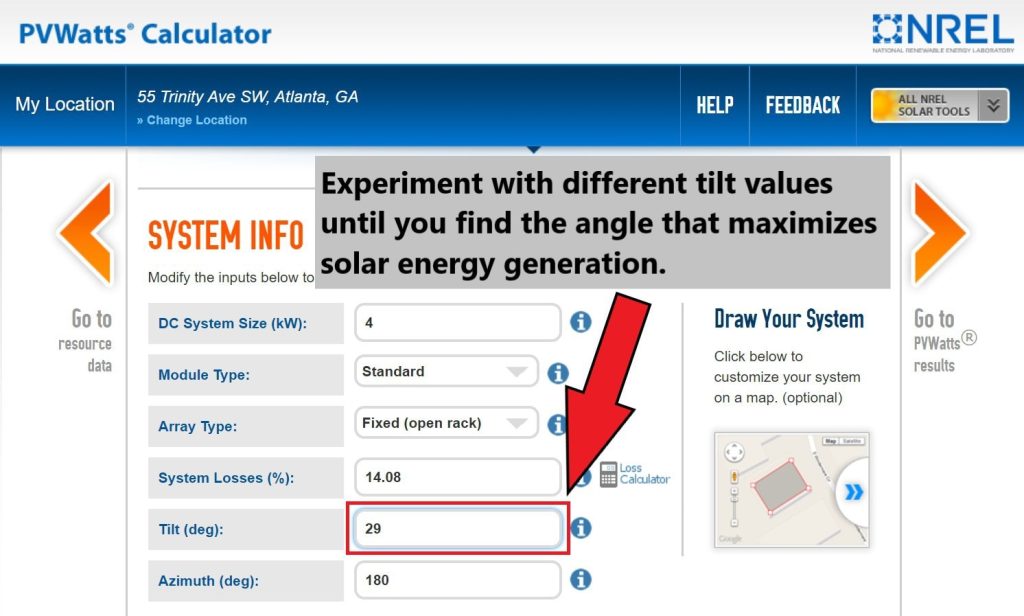

3. Sur la page Info système, essayez différentes valeurs dans le champ « Inclinaison (deg) » jusqu’à ce que vous trouviez l’angle d’inclinaison qui génère le plus d’électricité. Commencez par saisir un nombre, puis cliquez sur « Go to PVWatts results ». J’ai entré « 29 » comme première valeur d’inclinaison.

Conseil : utilisez notre calculateur d’angle d’inclinaison de panneau solaire en haut de la page pour obtenir un angle à utiliser comme point de départ dans PVWatts. J’ai fait cela et j’ai obtenu 28,6° que j’ai arrondi à 29°.

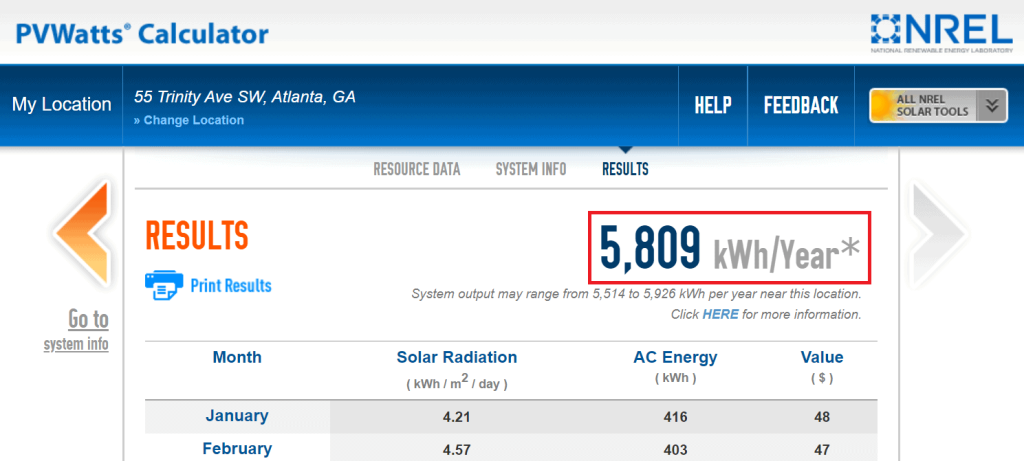

4. Notez le rendement estimé du système. Avec une inclinaison de 29°, ce système d’énergie solaire à mon emplacement produirait une quantité estimée de 5 809 kWh par an.

5. Retournez à la page System Info et modifiez l’angle d’inclinaison par incréments de 1 jusqu’à ce que vous trouviez l’angle d’inclinaison qui génère le plus d’énergie solaire à votre emplacement. Après avoir essayé de nombreux chiffres différents, j’ai trouvé que 31° et 32° sont mes angles d’inclinaison optimaux tout au long de l’année – les deux produiraient environ 5 814 kWh par an.

Note : Il n’y a actuellement aucun moyen pour le calculateur PVWatts de vous indiquer l’angle d’inclinaison optimal. Vous devrez faire des essais et des erreurs. De plus, le calculateur ne vous donne pas la possibilité de saisir des ajustements saisonniers ou mensuels de l’angle d’inclinaison.

Merci à The Solar Nerd dont l’article m’a appris cette méthode de calcul de l’inclinaison solaire.

5. Les formules d’angle d’inclinaison d’une équipe de recherche de Stanford

Notre calculatrice d’inclinaison de panneaux solaires est basée sur un article de recherche de Stanford.

Les chercheurs à l’origine de ce document ont analysé les angles d’inclinaison solaire optimaux pour tous les pays du monde en utilisant PVWatts. Ils ont ensuite produit deux formules permettant de calculer l’angle optimal d’inclinaison fixe des panneaux photovoltaïques pour un lieu donné en fonction de la latitude.

Quelles sont ces formules magiques, demandez-vous ?

Si vous vivez dans l’hémisphère nord (latitude > 0) :

Angle d'inclinaison optimal (hémisphère nord) = 1.3793 + Φ(1.2011 + Φ(-0.014404 + Φ0.000080509))

(Φ = latitude)

Si vous vivez dans l’hémisphère sud (latitude < 0) :

Angle d'inclinaison optimal (hémisphère sud) = -0,41657 + Φ(1,4216 + Φ(0,024051 + Φ0,00021828)).

(Φ = latitude)

C’est ainsi :

Un moyen simple, appuyé par la recherche, de calculer l’angle d’inclinaison optimal de vos panneaux solaires.

Remarque : Ce sont les formules qui se trouvent sous le capot de notre calculateur d’angle de panneau solaire en haut de la page.

Exemple

Comme je l’ai expliqué ci-dessus, j’ai utilisé Google Maps pour trouver ma latitude.

Ce faisant, j’ai appris que ma latitude est de 33,7°.

Comme ma latitude est supérieure à 0, je peux utiliser la première formule indiquée ci-dessus pour calculer l’angle d’inclinaison optimal de mon panneau solaire :

Mon angle d'inclinaison optimal à l'année = 1.3793 + Φ(1.2011 + Φ(-0.014404 + Φ0.000080509))

Φ = 33.7°

Donc :

Mon angle d'inclinaison optimal à l'année = 1,3793 + (33,7°)(1,2011 + (33,7°)(-0,014404 + (33,7°)0,000080509)).

Après avoir sorti ma calculatrice (et fait un rapide rappel de l’ordre des opérations), j’obtiens le résultat suivant :

Mon angle d’inclinaison optimal à l’année : 28,6°.

(Comme notre calculatrice utilise ces formules, nous avons obtenu la même réponse que notre calculatrice).

Si je veux ajuster mes panneaux solaires de façon saisonnière ou mensuelle, je peux ajouter et soustraire à cet angle en me basant sur les règles empiriques décrites ci-dessus.

Autres calculatrices solaires

Calculatrice de la taille des panneaux solaires
Calculateur du temps de charge des panneaux solaires

Calculateur Ampères-heures à Watt-heures

Références

Jacobson, M., Jadhav, V., 2018. Estimations mondiales des angles d’inclinaison optimaux du PV et des ratios de lumière solaire incidente sur les panneaux PV inclinés et suivis par rapport aux panneaux horizontaux. Solar Energy, 169, 55-66.
