Comment sertir les connecteurs solaires MC4 : 7 étapes (avec vidéos)

Le sertissage des connecteurs solaires MC4 est facile à réaliser. Vous avez juste besoin de quelques outils spécifiques et vous pouvez les faire sans problème.

Je vais vous montrer comment je fais avec quelques photos et vidéos étape par étape.

C’est parti !

Matériaux et outils

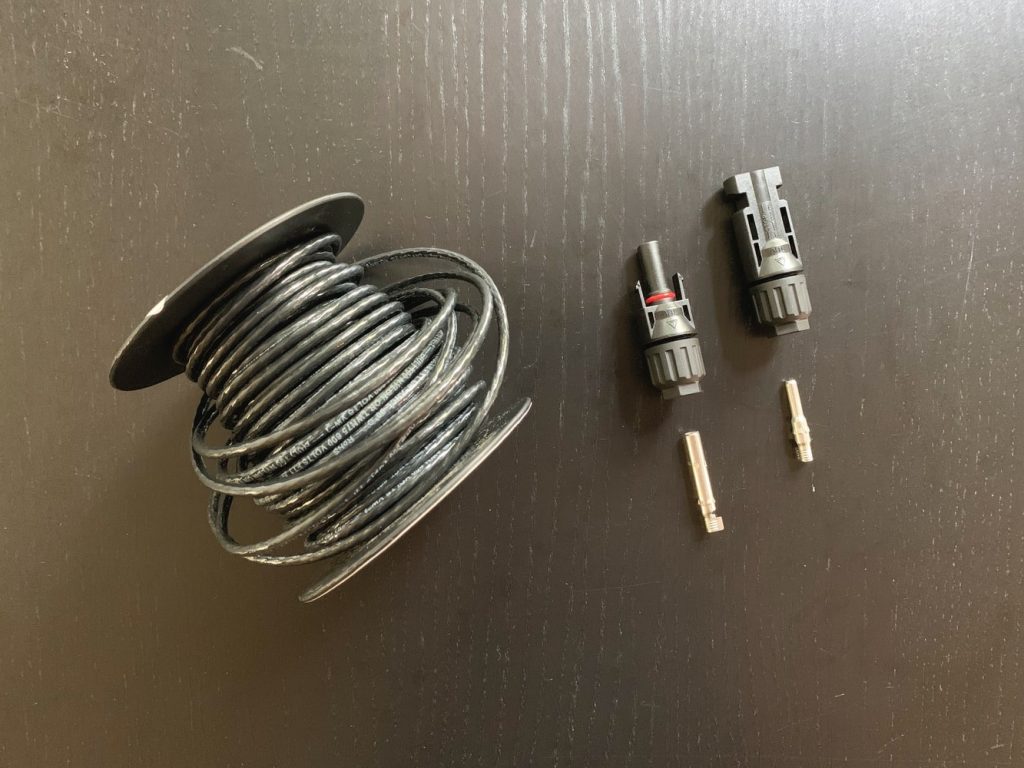

Matériel

  • Kit de connecteurs solaires MC4
  • Fil électrique

Remarque : assurez-vous que la taille de votre fil est compatible avec vos connecteurs. La plupart des connecteurs MC4 sont conçus pour des fils de calibre 10, 12 ou 14.

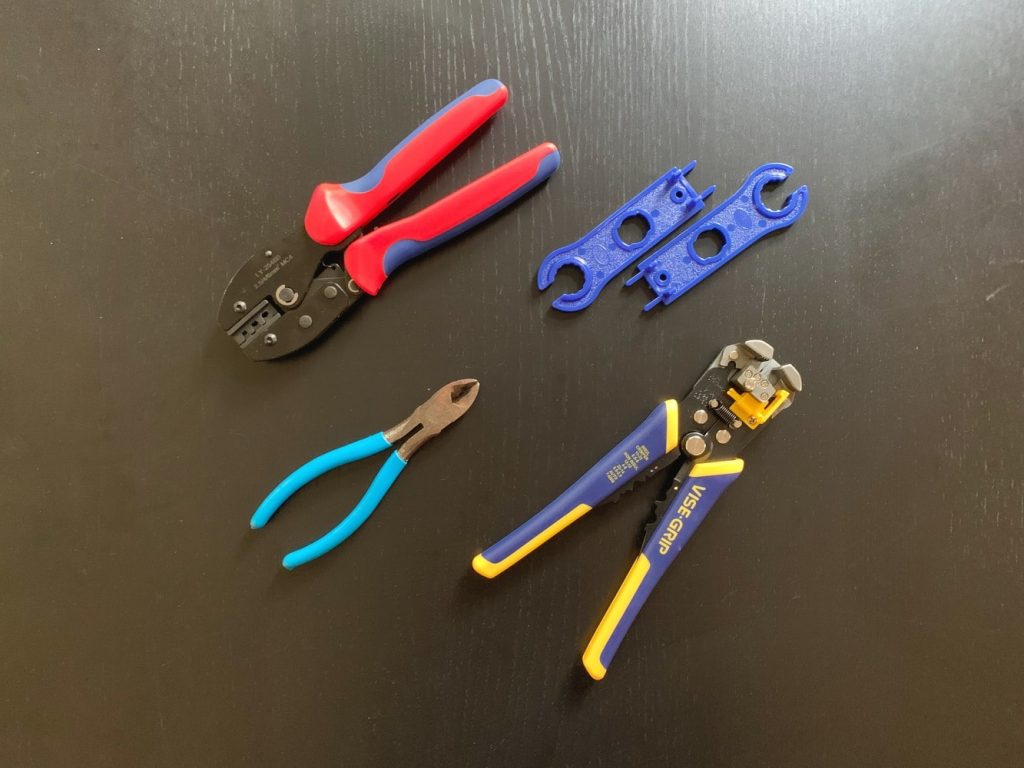

Outils

  • Pince coupante
  • Dénudeur de fil
  • Outil de sertissage MC4 (inclus dans le kit de connecteurs MC4 mentionné ci-dessus)
  • Outil de connexion MC4 (inclus dans le kit de connexion MC4 mentionné ci-dessus)

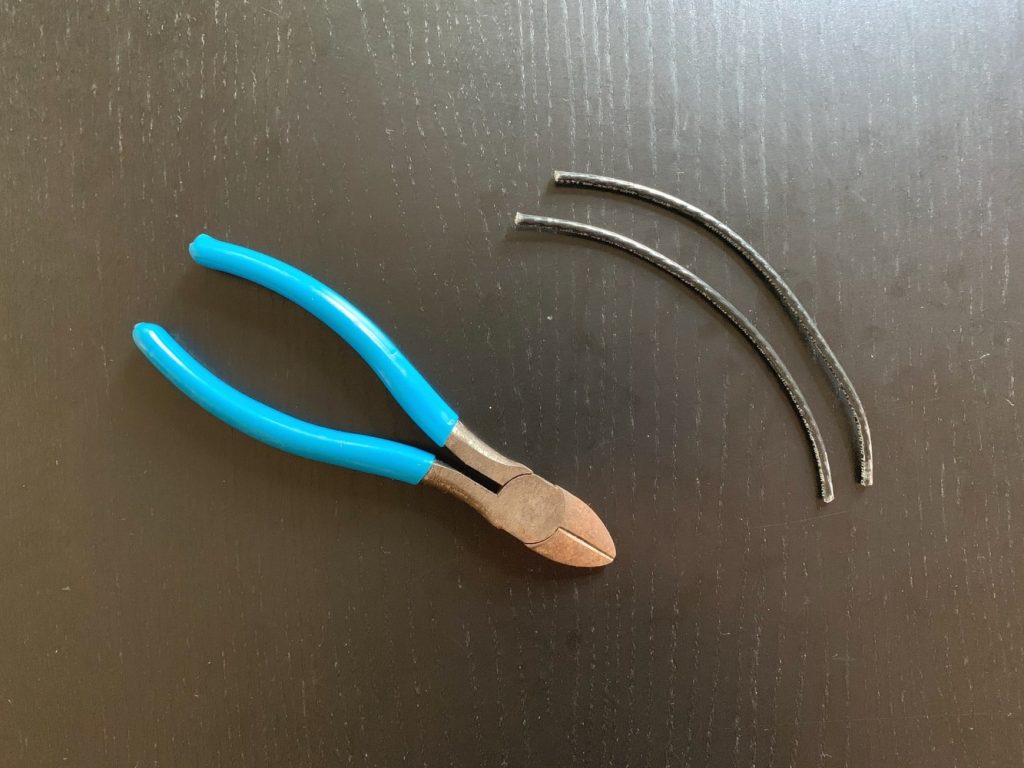

Étape 1 : coupez le fil à la longueur voulue

Utilisez votre pince coupante pour couper votre fil à la longueur voulue.

J’ai décidé de faire mes fils d’environ 6″ (15 cm) de long puisque je les utiliserai comme câbles adaptateurs solaires courts pour connecter mon panneau solaire à mon contrôleur de charge solaire.

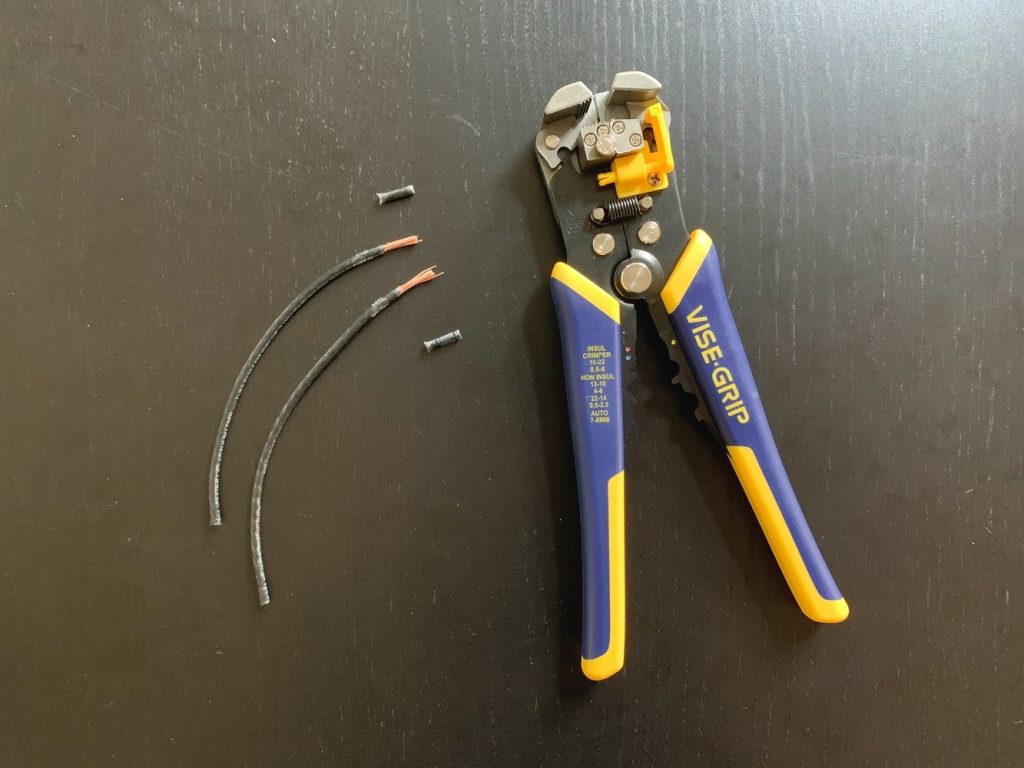

Étape 2 : dénudez le fil

Attrapez votre pince à dénuder et dénudez votre fil à environ 1/2″ (1,3 cm) de son extrémité.

Répétez l’opération pour autant de fils que nécessaire ! J’en ai juste eu besoin de deux pour mon projet.

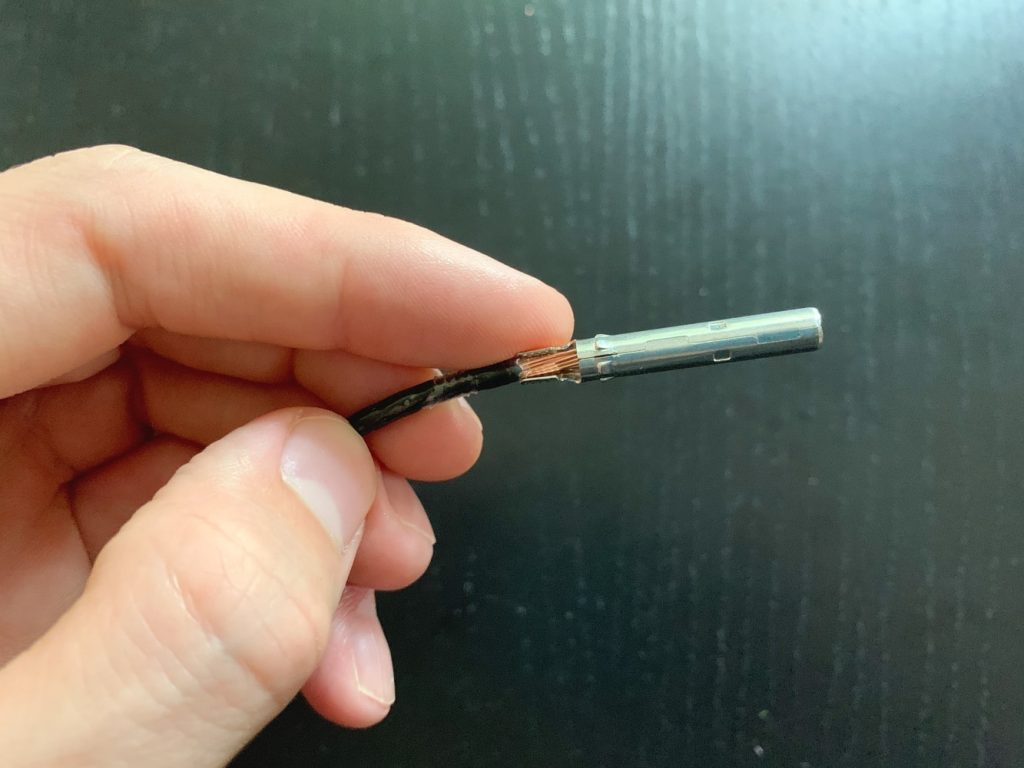

Étape 3 : Sertissez la broche mâle sur le fil.

Je vais d’abord vous montrer comment sertir un connecteur MC4 femelle.

Important : la broche métallique mâle va avec le connecteur MC4 femelle.

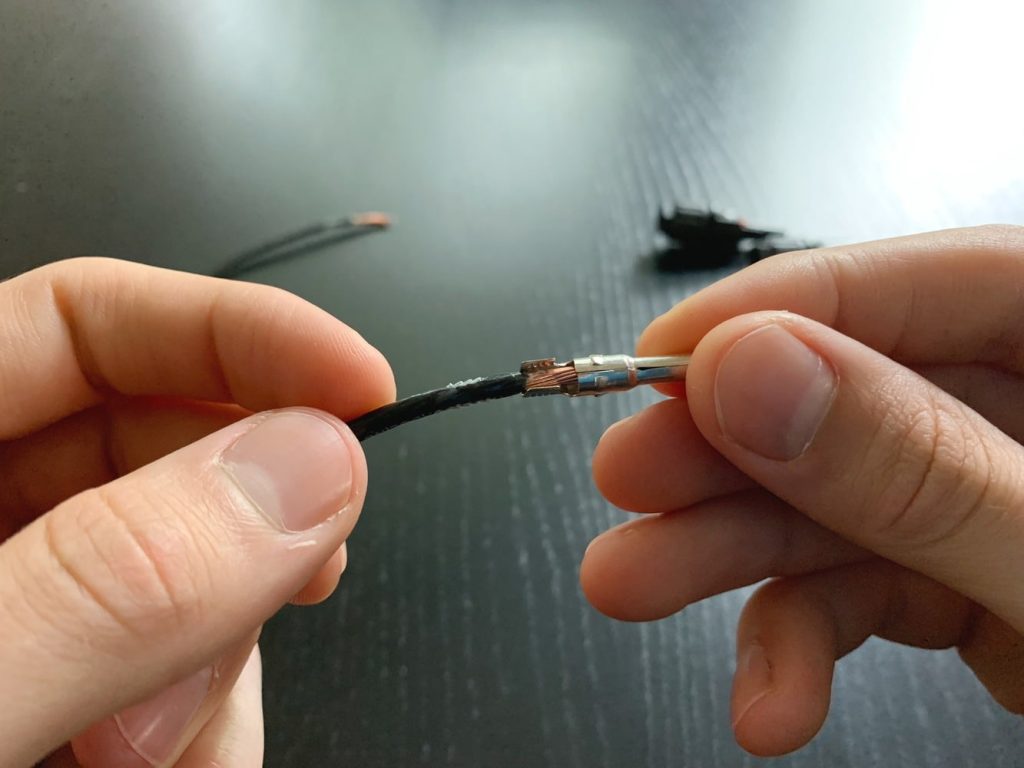

Insérez le fil dénudé dans la broche mâle.

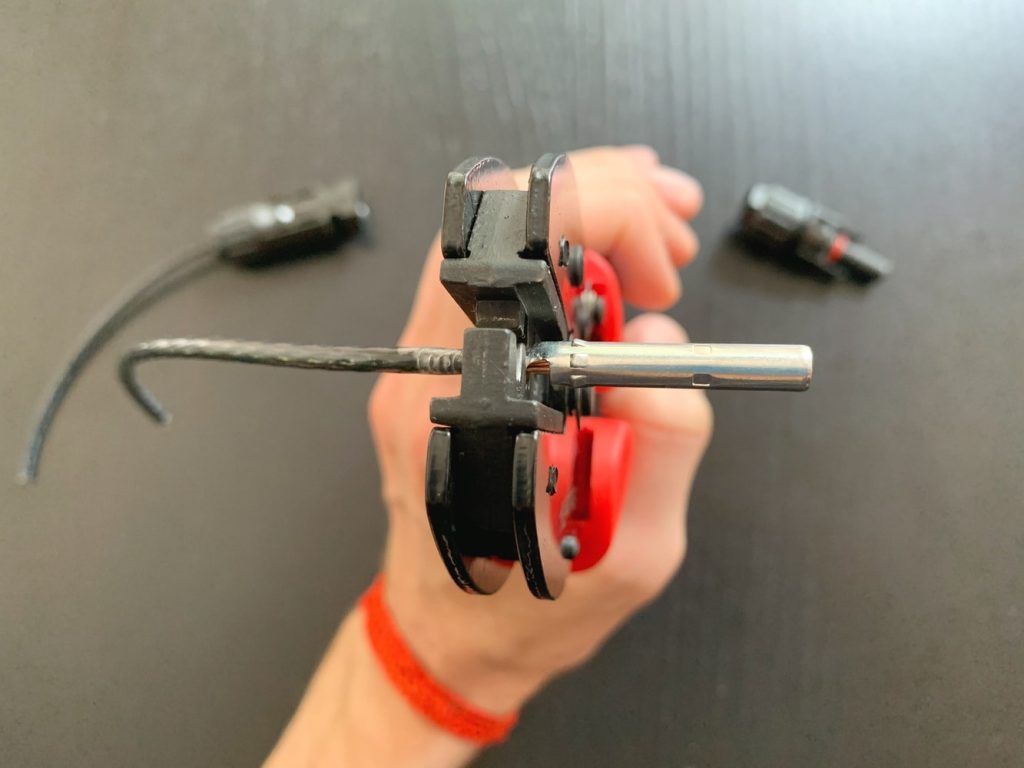

Placez les ailettes métalliques de la broche dans les mâchoires de votre pince à sertir MC4. (Veillez à ce que tous les brins de fil se retrouvent à l’intérieur de la broche).

Remarque : les pinces à sertir MC4 ont des trous différents pour les différentes tailles de fil (en mm2). Utilisez le trou correspondant à la taille de votre fil.

READ  Les 7 meilleurs calculateurs d'empreinte carbone en 2023

Sertissez la broche sur le fil en serrant votre pince MC4 jusqu’à ce qu’elle se détache.

Conseil : si votre fil continue à glisser hors de la broche, placez la broche dans la pince à sertir et serrez-la juste assez pour que les poignées se verrouillent, maintenant la broche dans les mâchoires. Insérez ensuite le fil dans la goupille.

Testez votre sertissage en donnant un bon coup de pouce à la broche. La connexion devrait tenir !

Étape 4 : Insérez la broche mâle dans le connecteur MC4 femelle.

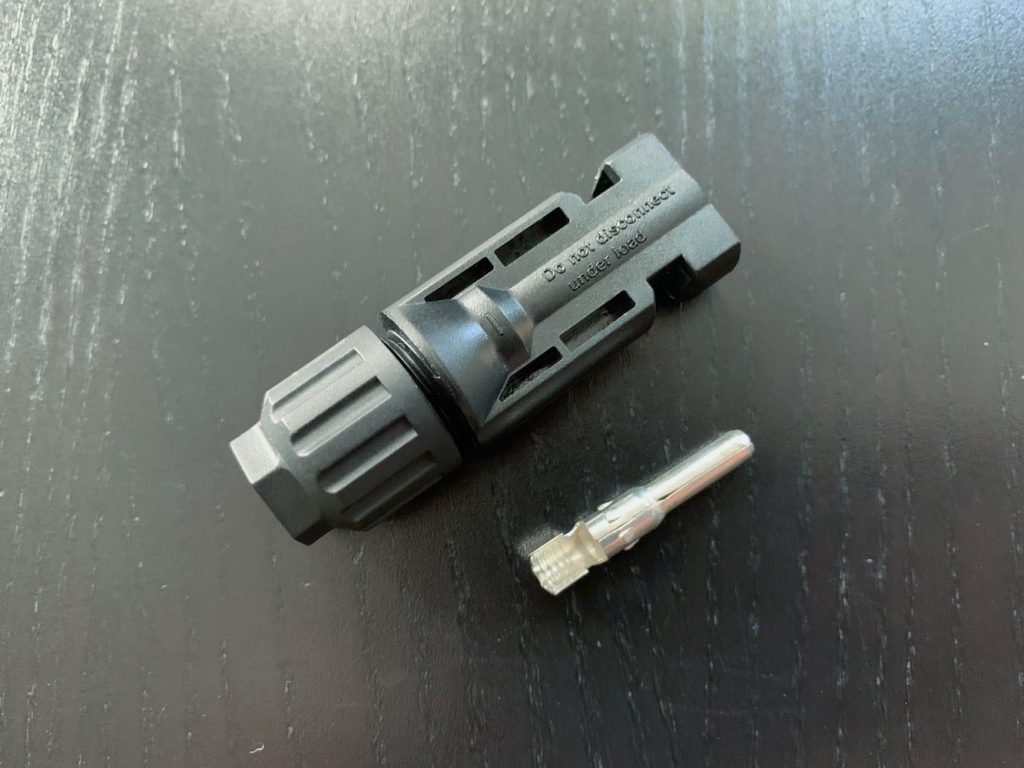

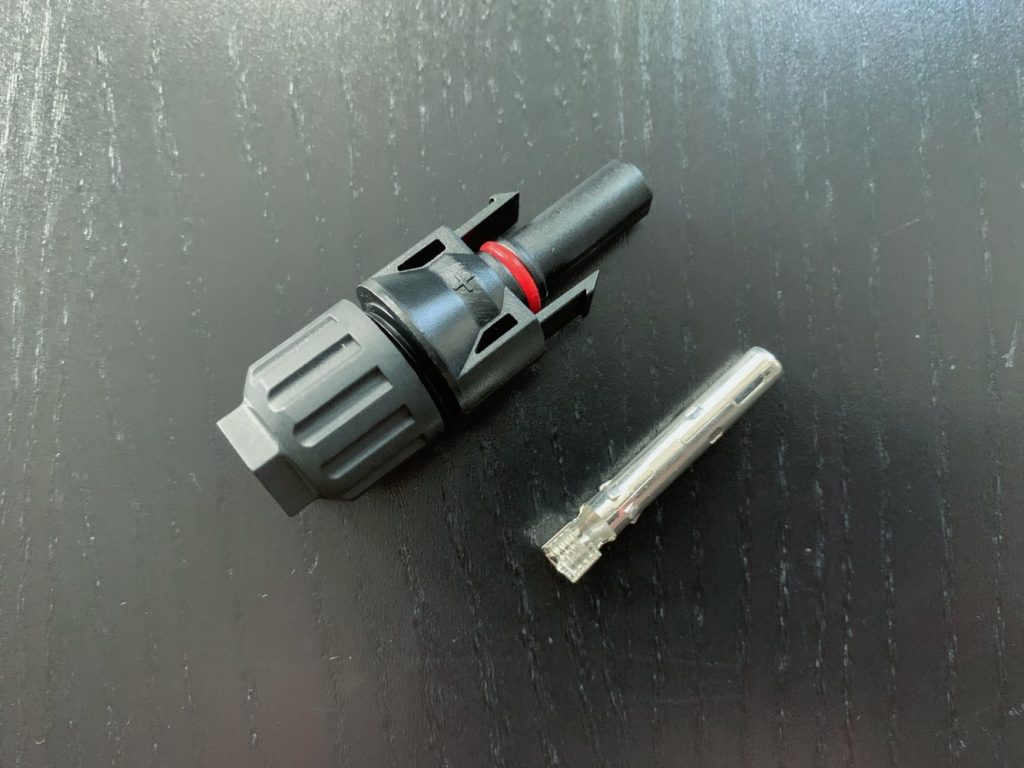

Dévissez l’embout du connecteur MC4 femelle. Retirez-le ainsi que le manchon de compression.

Faites glisser l’embout et le manchon de compression sur la broche.

Insérez la broche mâle dans le connecteur femelle jusqu’à ce que vous entendiez un  » clic « . Le connecteur solaire MC4 est maintenant connecté à votre fil !

Remarque : Vérifiez que vous insérez bien la broche mâle dans le connecteur femelle. Le corps du connecteur est doté d’un clip anti-retour à l’intérieur – une fois qu’il est en place, il ne peut plus être retiré !

Vissez l’embout et le manchon de compression sur le connecteur. Lorsque vous ne pouvez plus visser à la main, utilisez vos outils de connexion MC4 pour terminer le travail.

Assurez-vous qu’il n’y a pas d’espace entre l’embout et le corps du connecteur. Une connexion étanche empêchera l’eau d’entrer.

Admirez la chose : vous venez de sertir votre premier connecteur MC4 !

Étape 5 : Sertir la broche femelle sur le fil

Nous allons maintenant répéter le processus pour assembler un connecteur MC4 mâle. Cette fois, nous utilisons la broche femelle.

Comme précédemment, insérez le fil dénudé dans la broche femelle.

READ  3 façons de charger un vélo électrique à l'énergie solaire

Placez les ailettes métalliques de la broche dans votre pince à sertir MC4.

Sertissez la broche sur le fil.

Testez le sertissage en tirant un peu pour vous assurer que la connexion est solide.

Si elle tient, vous êtes en or !

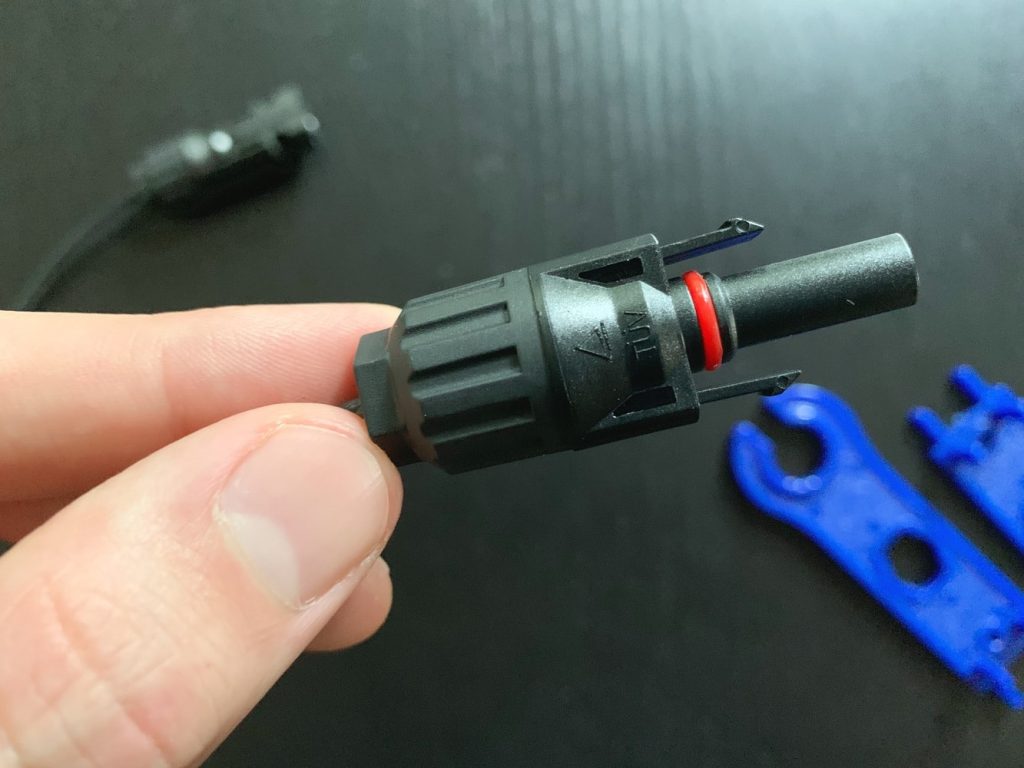

Étape 6 : Insérez la broche femelle dans le connecteur MC4 mâle.

Dévissez l’embout du connecteur MC4 mâle et retirez-le ainsi que le manchon de compression.

Faites glisser l’embout et le manchon de compression sur la broche.

Insérez la broche femelle dans le connecteur MC4 mâle jusqu’à ce que vous entendiez un « clic ».

Vissez l’embout sur le corps du connecteur MC4. Une fois encore, les outils pour connecteurs MC4 sont d’une grande aide ici !

Serrez le capuchon jusqu’à ce qu’il n’y ait plus d’espace.

Vous savez maintenant comment sertir les connecteurs MC4, qu’ils soient mâles ou femelles !

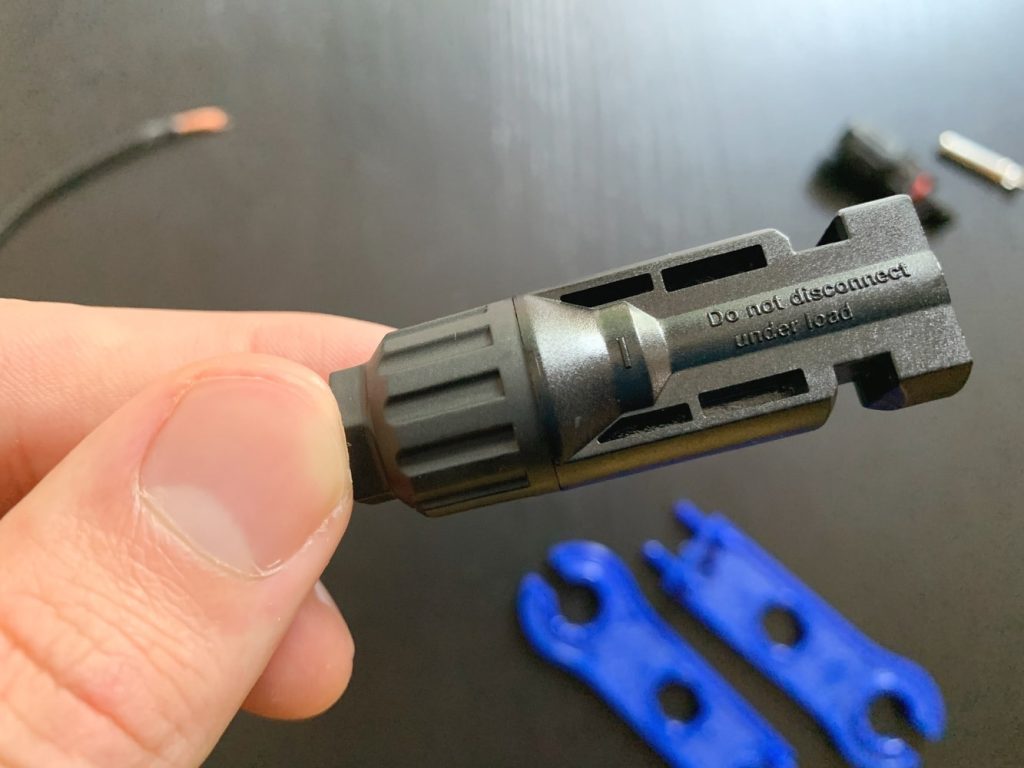

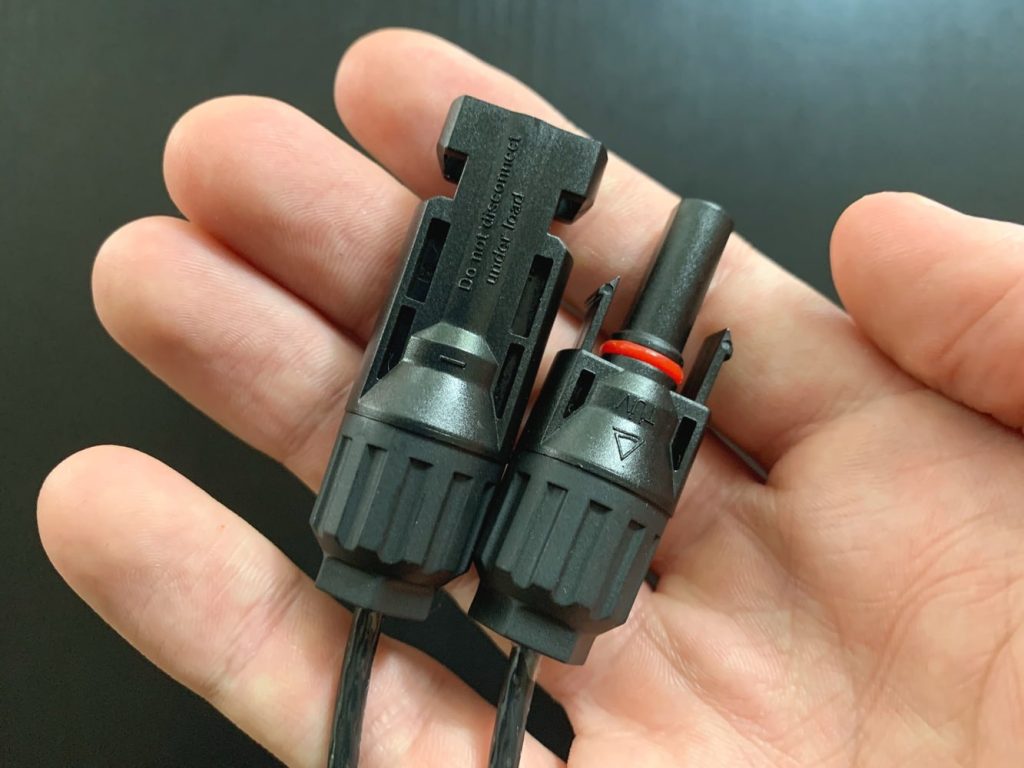

Étape 7 : Connecter et déconnecter les connecteurs solaires MC4

Pour connecter les connecteurs MC4, il suffit de pousser les connecteurs mâle et femelle l’un contre l’autre jusqu’à ce que vous entendiez un « clic » : vous verrez les broches du connecteur mâle s’enclencher sur le corps du connecteur femelle.

Pour les déconnecter, serrez les broches du connecteur mâle jusqu’à ce qu’elles se détachent du connecteur femelle. Ensuite, séparez les connecteurs en tirant dessus.

Vous pouvez également utiliser un outil d’assemblage MC4 pour déconnecter les connecteurs MC4. (C’est vrai ! C’est aussi un outil de démontage ).

Fixez les broches de l’outil d’assemblage sur les broches du connecteur mâle. Puis, avec l’outil en place, séparez les connecteurs.

Et c’est tout ce qu’il y a à faire !

Comme je l’ai dit, c’est assez facile.
