Connecter le contrôleur de charge à la batterie : 3 étapes (avec vidéos)

Dans ce guide, je vais vous montrer comment connecter un contrôleur de charge à une batterie en 3 étapes seulement.

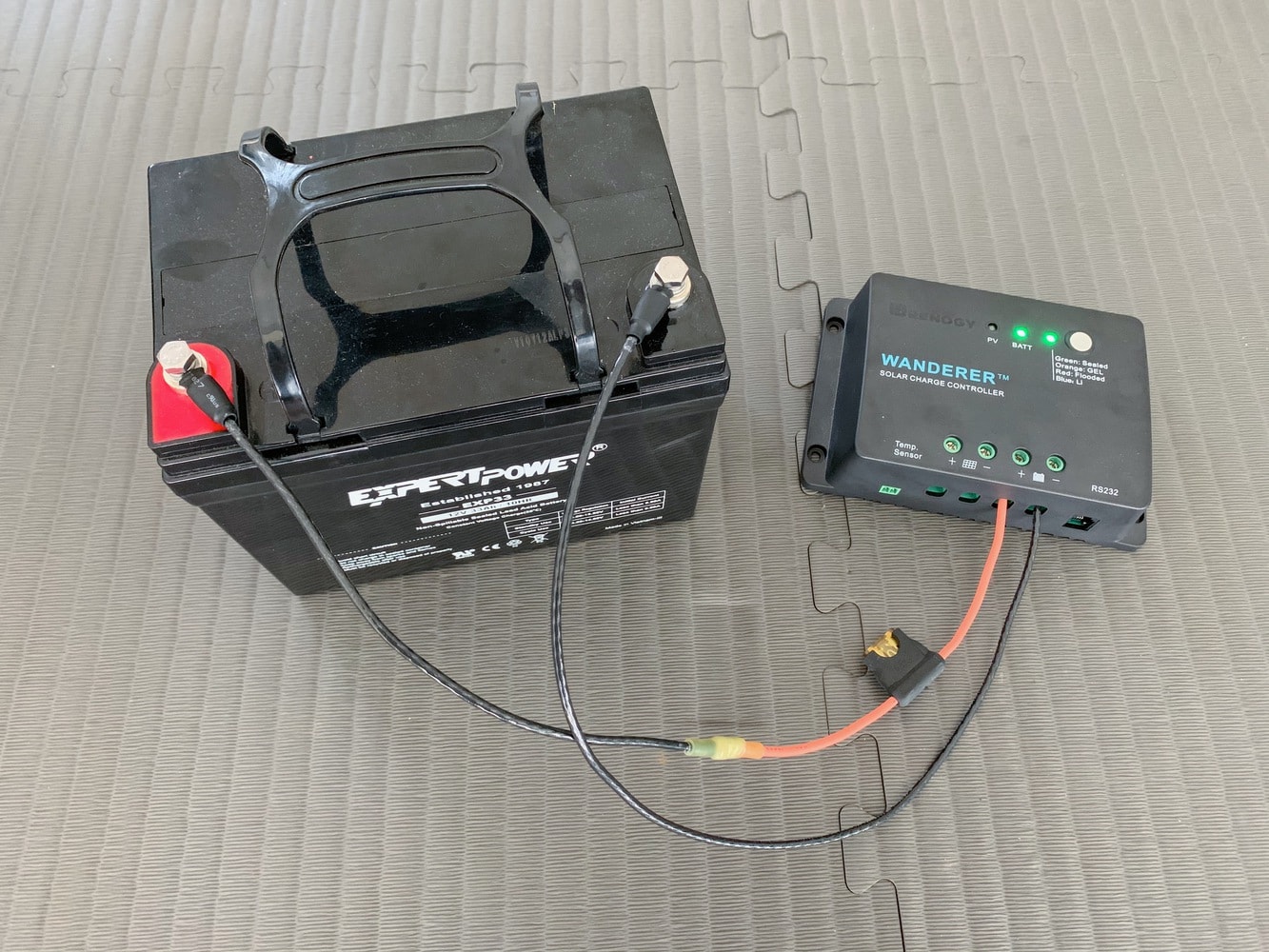

Bientôt, vous les aurez tous deux câblés ensemble comme ceci :

Pour vous aider, j’ai réalisé un schéma de câblage et des vidéos étape par étape.

C’est parti !

Matériel et outils

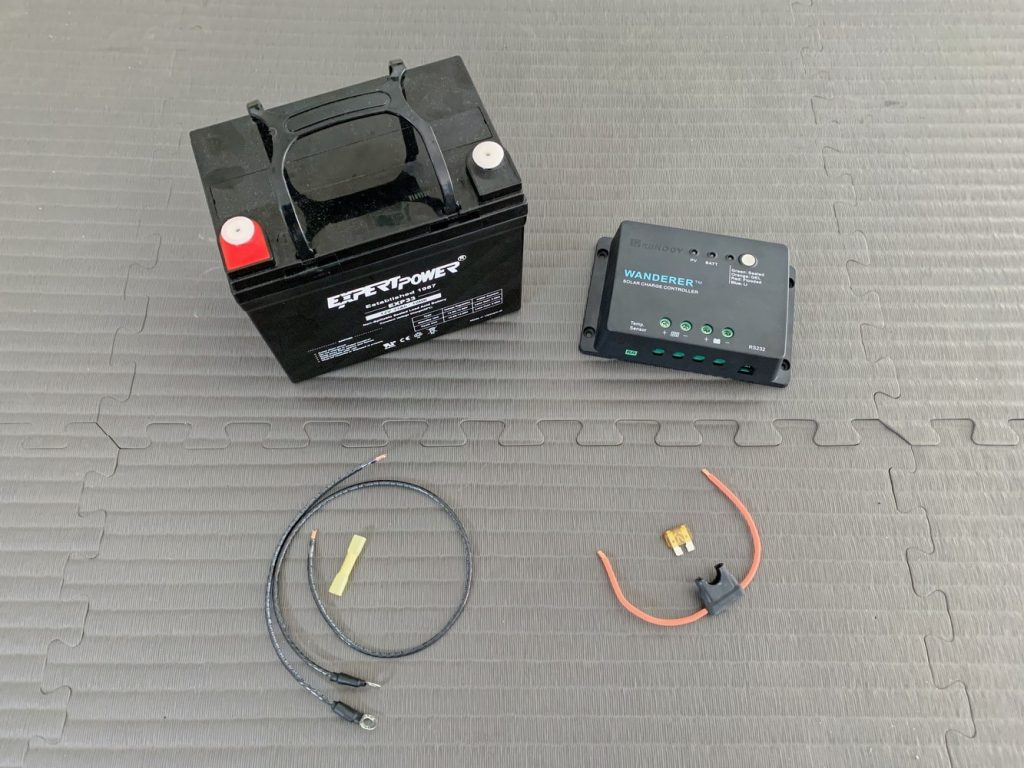

Matériel

  • Régulateur de charge solaire – J’ai utilisé le Wanderer 30A de Renogy.
  • Batterie – J’ai utilisé une batterie au plomb de 12V 33Ah.
  • Câbles de la batterie au régulateur de charge – le bon calibre pour votre installation.
  • Connecteur de fils – j’ai utilisé un connecteur bout à bout 12-10 AWG.
  • Porte-fusible en ligne – avec un fusible de taille appropriée.

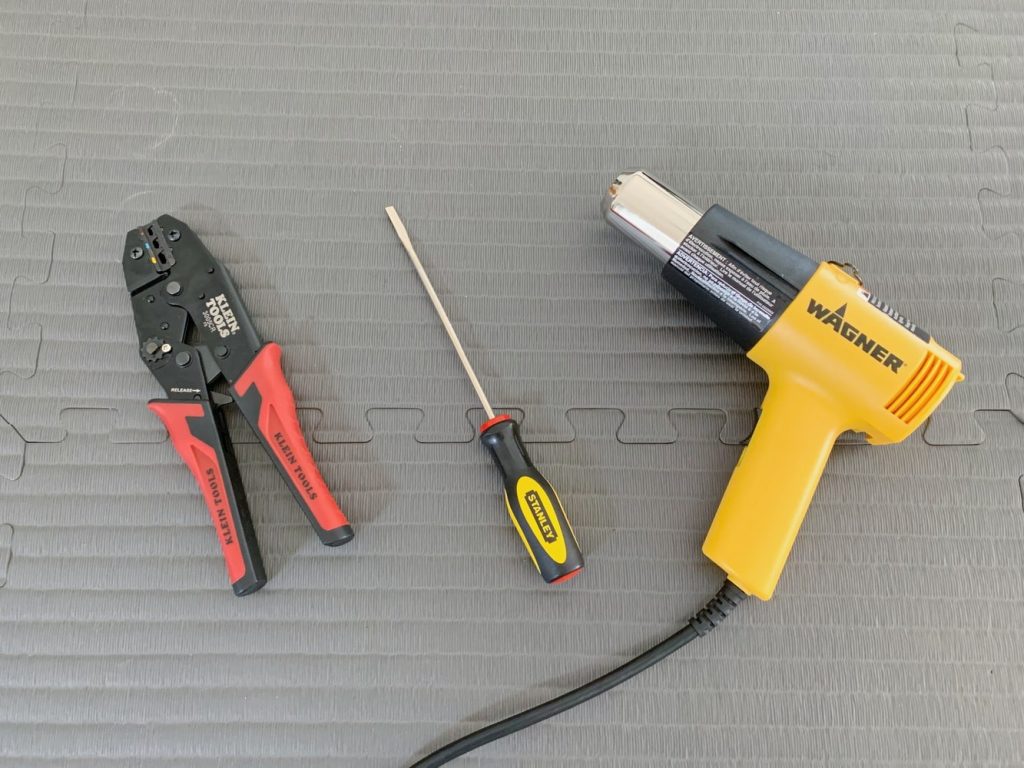

Outils

  • Sertisseur de fil
  • Tournevis
  • Pistolet thermique

Étape 1 : Raccordement du fusible au câble positif de la batterie

Remarque : Ces instructions d’installation ne doivent pas remplacer celles du manuel de votre régulateur de charge ou de votre batterie. Si ces instructions diffèrent de celles de votre manuel, suivez votre manuel !

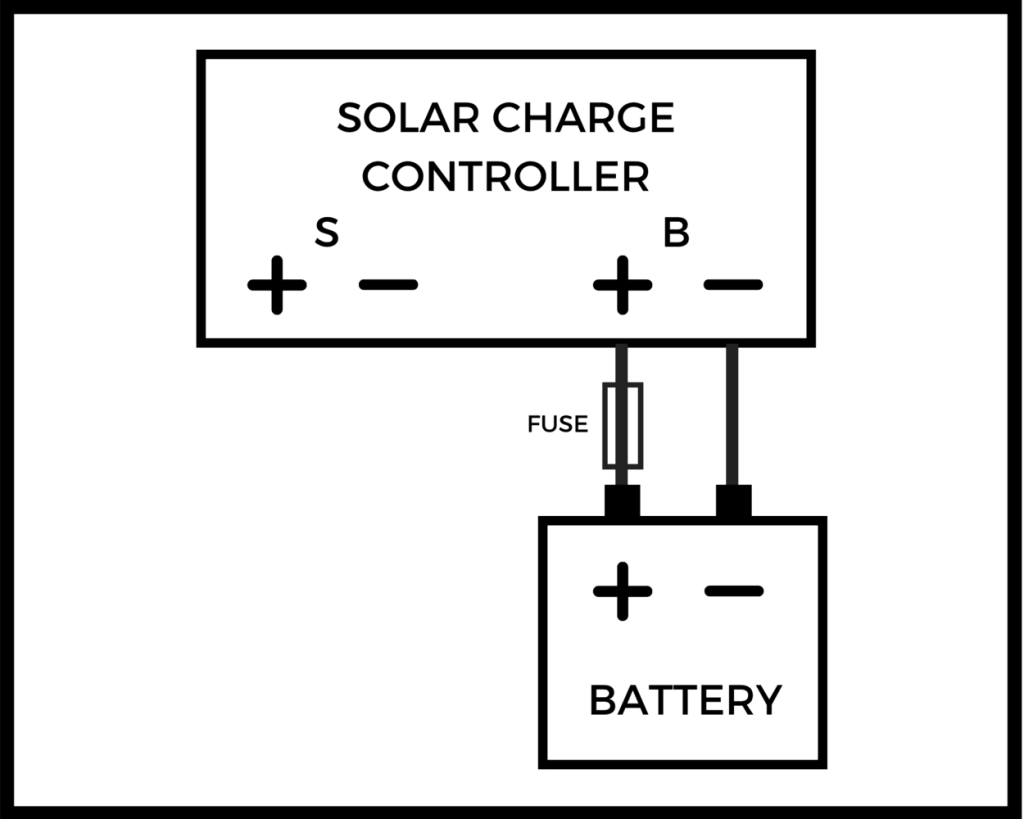

Consultez le schéma de câblage pour voir comment connecter une batterie à un contrôleur de charge :

Comme vous pouvez le voir, il est recommandé de placer un fusible entre la batterie et le contrôleur de charge sur le câble positif de la batterie. (Utilisez notre calculateur de fusible pour choisir la bonne taille de fusible pour votre système).

C’est donc par là que nous allons commencer :

Placez le fusible à l’intérieur du porte-fusible. Connectez le porte-fusible au câble positif de la batterie en sertissant les fils ensemble avec le connecteur de votre choix. (J’ai utilisé un connecteur d’épissure bout à bout.) Emballez le connecteur avec un pistolet thermique ou une source de chaleur.

Tirez un peu sur votre connexion pour vous assurer qu’elle est bonne.

Première étape terminée !

Etape 2 : Connecter les câbles de la batterie au contrôleur de charge

Connectez les câbles de batterie positif et négatif à leurs bornes respectives sur votre contrôleur de charge solaire. (Les bornes de votre régulateur de charge doivent être marquées d’une icône de batterie ou de quelque chose comme « BATT »).

READ  Revue de Renogy Adventurer (vs Renogy Wanderer)

Pour les connecter, insérez l’extrémité dénudée et vissez la borne.

Une fois encore, tirez un peu sur les connexions pour vous assurer qu’elles tiennent.

Deuxième étape terminée ! Nous sommes sur la bonne voie.

Étape 3 : Raccordez les câbles de la batterie à la batterie

Connectez le câble négatif de la batterie à la borne négative de la batterie et le câble positif à la borne positive.

Votre régulateur de charge doit s’allumer ou s’illuminer lorsque vous faites cela. Par exemple, mon contrôleur Renogy Wanderer a une lumière qui s’allume lorsque la batterie et le contrôleur de charge sont correctement connectés.

C’est tout ce qu’il y a à faire !

Vous savez maintenant comment connecter un contrôleur de charge à une batterie !

Prochaine étape :

Connectez votre panneau solaire au régulateur de charge. (C’est encore plus facile si vous voulez mon avis).

Une fois que vous aurez fait cela, votre panneau solaire et votre batterie seront correctement connectés. Vous serez alors prêt à ajouter des lumières, un onduleur et d’autres charges.

Et c’est là que le plaisir commence VRAIMENT.

Si c’est le genre de plaisir que vous recherchez, voici un tutoriel complet sur la mise en place de votre propre système de panneaux solaires.

FAQ sur le câblage du contrôleur de charge à la batterie

1. De quels câbles de batterie ai-je besoin pour connecter mon contrôleur de charge et ma batterie ?

Vous avez besoin de deux câbles de batterie – un pour le positif et un pour le négatif – qui sont dénudés à une extrémité afin qu’ils puissent être connectés au contrôleur de charge.

READ  Revue du panneau solaire HQST 100 Watt

Les deux câbles doivent être munis de connecteurs appropriés à l’autre extrémité pour être connectés aux bornes de votre batterie. Par exemple, la batterie que j’ai utilisée dans ce guide nécessite des bornes à anneau 1/4″.

Comme je l’ai vu à l’étape 1, les meilleures pratiques de sécurité recommandent de connecter un fusible au câble positif de la batterie.

2. Quelle taille de fil mes câbles de batterie doivent-ils avoir ?

Tenez compte des facteurs suivants pour dimensionner votre fil :

  • Le flux de courant en ampères. Choisissez un calibre de fil suffisamment gros pour supporter la quantité de courant (en ampères) qui circulera dans votre système. Un tableau des dimensions des fils est utile à cet égard.
  • Bornes du régulateur de charge. Certains régulateurs de charge ont de petites bornes qui n’acceptent pas de fil plus épais qu’un certain calibre. Vérifiez si les calibres de fil compatibles sont indiqués dans le manuel de votre régulateur de charge. Si ce n’est pas le cas, vous devrez peut-être tester des fils de différentes tailles pour voir s’ils sont compatibles.

Conseil : de nombreux adeptes de l’énergie solaire bricolent en surcalibrant les câbles de leurs batteries pour limiter les pertes d’énergie et réduire les risques d’incendie.

3. Pourquoi mon régulateur de charge ne s’allume-t-il pas lorsque je connecte ma batterie ?

Vérifiez toutes vos connexions pour vous assurer qu’aucune n’est lâche. Si vous trouvez une connexion lâche, resserrez-la et voyez si cela résout le problème.

Vérifiez les instructions d’installation dans le manuel de votre contrôleur de charge. Assurez-vous que vous avez suivi correctement toutes les étapes. Vérifiez également si vous devez connecter votre panneau solaire avant que votre contrôleur de charge ne s’allume.

Si rien ne fonctionne, votre batterie est peut-être à plat ou votre contrôleur de charge est peut-être endommagé.
